丰都SCB18干式变压器抗冲击能力技术解析
丰都SCB18干式变压器的抗冲击能力核心取决于绕组结构设计、绝缘材料选型及制造工艺,其性能需满足GB/T 1094.11-2023《电力变压器 第11部分:干式变压器》等标准要求,具体从抗冲击类型、关键设计保障、性能指标、应用注意事项四方面展开:
一、抗冲击能力的核心类型及适用场景
丰都SCB18作为节能型干式变压器(非晶合金或铜绕组结构),抗冲击能力主要针对电网中两类典型冲击:
1. 雷电冲击:由雷电击中线路或感应产生的瞬时过电压(峰值高、持续时间短,通常微秒级),可能击穿绕组绝缘,尤其威胁高压侧首端线圈;
2. 操作冲击:电网开关操作(如合闸、分闸)或负荷突变产生的过电压(峰值低于雷电冲击,持续时间毫秒级),易导致绕组局部电场畸变、绝缘疲劳老化。
两类冲击均需通过结构设计和材料选型实现有效抵御,保障变压器在恶劣电网环境下的长期稳定运行。
二、保障抗冲击能力的关键设计与工艺
1. 绕组结构优化
线圈绕制:采用“连续式绕法”或“箔式绕法”(大容量规格常用),导线排列紧密、层间支撑均匀,减少冲击电压下的电场集中;高压绕组首端(冲击电压薄弱区域)增加匝数或采用“加强绝缘段”,层间绝缘厚度比普通区域提升10%~20%。
绝缘结构:高低压绕组间设置环氧树脂浇注的绝缘筒(厚度≥10mm,10kV级),层间采用Nomex纸或改性环氧树脂浸渍纸(耐电强度≥15kV/mm),避免冲击电压下的层间击穿。
端部固定:绕组两端采用环氧端板固化,线圈与铁芯、夹件间加装弹性缓冲垫(如硅橡胶垫),既抑制冲击振动导致的机械变形,又减少电场边缘效应。
2. 材料选型优势
导体材料:采用无氧铜导线(导电率高、发热低),避免铝导体在冲击电流下的局部过热和机械强度不足问题;
绝缘材料:主体绝缘采用F级(155℃)或H级(180℃)耐高温绝缘材料,环氧树脂选用耐电弧、抗开裂的改性配方(如添加氧化铝填料),提升冲击电压下的绝缘耐受能力;
铁芯固定:非晶合金铁芯采用多点夹紧结构,铁芯与油箱(或外壳)间加装减震垫,减少电磁冲击导致的铁芯振动和噪声,间接保护绕组绝缘。
3. 制造工艺控制

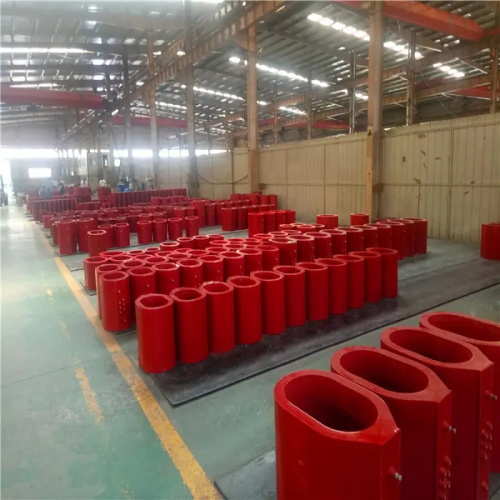

绕组浇注采用真空压力浇注(VPI)工艺,确保绝缘层无气泡、无孔隙,避免冲击电压下的局部放电;
线圈固化后进行“冲击老练试验”,通过施加多次标准冲击电压,消除绝缘层内部残余应力,提升绝缘稳定性;
出厂前对每台产品进行雷电冲击试验和操作冲击试验,验证抗冲击性能是否达标。
三、关键性能指标(以10kV/0.4kV级为例)
根据GB/T 1094.11-2023标准,丰都SCB18干式变压器的抗冲击性能需满足以下指标:
| 冲击类型 | 试验电压(峰值) | 试验要求 |
|---|---|---|
| 雷电冲击(全波) | 75kV(10kV 级高压侧) | 施加 3 次正极性、3 次反极性冲击,无击穿、闪络,局部放电量≤500pC |
| 操作冲击 | 50kV(10kV 级高压侧) | 施加 3 次正极性冲击,绝缘无损伤,绕组变形量≤0.1mm |
| 短时耐受电流 | 25kA/3s(10kV 级) | 冲击电流下绕组无机械变形、接头无过热熔化 |
注:不同容量(如200kVA~2500kVA)的丰都SCB18变压器,短时耐受电流会随容量增大而提升(如2500kVA级可达31.5kA/3s),具体以产品技术说明书为准。
四、应用与运维中的抗冲击强化建议
1. 安装场景适配:
户外或雷电多发区域使用时,建议在变压器高压侧加装氧化锌避雷器(ZnO),将雷电冲击电压限制在设备耐受范围内;
靠近工业负荷(如电机、变频器)的场景,需在变压器输入端加装电抗器或滤波器,抑制操作冲击和谐波冲击。
2. 运维检测要点:
每年进行一次绕组绝缘电阻测试(2500V兆欧表),10kV级高压侧绝缘电阻≥300MΩ,若数值下降超过30%,需排查绝缘老化或受潮问题(受潮会降低抗冲击能力);
每3年进行一次局部放电检测,若局部放电量超过1000pC,需停机检修绕组绝缘,避免冲击电压下击穿;
定期检查绕组端部固定件(如端板、夹紧螺栓),防止松动导致冲击振动下的绝缘磨损。
3. 异常处理:
若变压器遭遇雷电或严重操作冲击后,需及时进行绝缘电阻、介损因数测试,必要时开展冲击耐压试验,确认绝缘无损伤;
发现绕组温度异常升高或噪声突变时,需排查是否因冲击导致线圈变形或绝缘破损,避免故障扩大。
综上,丰都SCB18干式变压器通过优化绕组结构、选用高品质绝缘材料及严格的制造工艺,具备较强的抗雷电冲击和操作冲击能力,适配大多数工业与民用配电场景;结合合理的安装防护和运维检测,可进一步提升其抗冲击可靠性,延长使用寿命。
